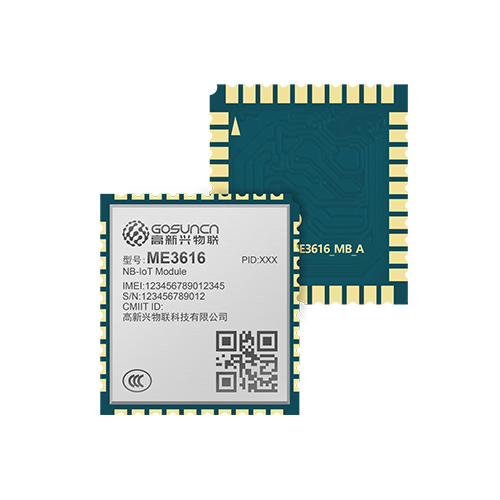

ME3616 NB-IoT模块

产品名称：ME3616 NB-IoT模组

ME3616 是一款支持NB-IoT通信标准的窄带蜂窝物联网通信模组。在NB-IoT制式下，该模块可以提供最大66 Kbps上行速率和34 Kbps下行速率。该模块为极小尺寸LCC紧凑型封装模块，适用于可穿戴设备等对于模块尺寸有严格要求的应用领域。
ME3616专为低速率、低功耗、远距离、海量连接的物联网应用而设计。该模组支持多种网络协议（CoAP、TCP/UDP、MQTT、OMA-LWM2M、oneNET）和多种低功耗模式(PSM、eDRX)，并可支持GNSS定位功能和嵌入式eSIM。这些协议和功能可以让它应用在智能表计、智能停车、资产追踪和可穿戴设备等多种物联网及M2M的应用场景中。

产品亮点:
NB-IoT
GNSS
LCC Form Factor
CoAP/MQTT
Ulta Low Power Consumption
2 x UARTs
NB-IoT: DL 34 Kbps / UL 66Kbps
-40℃ ~ 85 ℃
PSM & eDRX
eSIM
Embedded TCP/UDP
Enhanced AT Commands
Ultra low package
OpenLinux

产品特点及安装说明

基本属性

* LCC Form Factor (40 pins)

* Dimensions: 16mm × 18mm× 2.3mm

* Band support：NB-IoT B1/B2/B3/B5/B8/B12/B13/B17/B18/B19/B20/B25/B26/B28/B66/B70 (频段可定制)

* GNSS (仅 ME3616-G1A支持)
电气特性

* 发射功率：NB-IoT: 23 ±2.7dBm

* 电源供电：2.1V -- 3.6V

* GNSS追踪灵敏度：-158dBm

* GNSS捕获灵敏度：-145dBm

* GNSS首次定位时间：

-- 冷启动 28s（典型值）

-- 热启动 1s（典型值）
数据速率

* NB-IoT

-- Max Uplink 66 Kbps / Downlink 34 Kbps
频段信息：PID--Band

* C1A：NB-IoT B3,B5,B8

* C1E：NB-IoT B3,B5,B8

* G1A：NB-IoT B3,B5,B8

* E1A：NB-IoT B1, B3, B5, B8, B20, B28

* C1C：NB-IoT: B3,B5,B8
模组接口

* UART1

* UART2(For debug,2-wires)

* SIM interface (1.8/3.0V)

* eSIM

* RF PAD for Primary Antenna

* Reset & Power-on

* ADC

* GPIO

* Wake In & Wake Out（In Developing）

* SPI（In Developing）

* I2C（In Developing）
应用功能

* TCP/UDP

* OpenLinux

* Embedded CoAP/OMA-LWM2M/MQTT

* China Mobile oneNET/China Telecom IOT

* HTTP/HTTPS

* FOTA

* GOSUNCN extended AT commands
环境适应性

* 工作温度: -30°C to +75°C

-- 扩展工作温度: -40°C to +85°C

* 存储温度: -40°C to +85°C

* 工作湿度: 5%~ 95%
