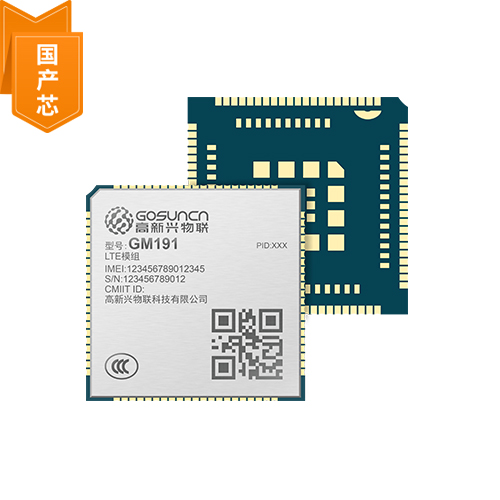

产品名称：GM191

GM191是高新兴物联推出的LTE Cat.1无线通信模组，专为M2M和IoT领域应用而设计，并兼容LCC 30*30mm系列封装

产品特点及安装说明

GM191是高新兴物联推出的LTE Cat.1无线通信模组，专为M2M和IoT领域应用而设计，并兼容LCC 30*30mm系列封装。
在LTE制式下，它可以支持最大5Mbps上行速率和10Mbps下行速率，并能够向后兼容现存的 GSM（ EDGE 和GPRS ）网络，确保在缺乏 3G 和 4G网络的偏远地区也能正常工作，能很好满足客户对高性价比、中等速率、低功耗的应用需求。
GM191模组支持多种网络协议（TCP/UDP/FTP/ HTTP/FILE/MQTT/SSL）和多种功能（远程唤醒, WeFOTA, 多路APN，WelinkOpen等），支持双卡双待、VoLTE增强不断网的用户体验。GM191在 M2M 和 IoT 领域可以广泛应用于如智能数传、可穿戴设备、POS、工业控制、资产追踪、POC、以及共享类终端等行业。

产品亮点

LCC+LGA 封装
双卡双待
模拟语音
LTE TDD/FDD+GSM
TCP/UDP/FTP/HTTP/FILE*/MQTT*
SDIO/SPI

LTE Cat.1
UART X 3
USB2.0
WeFOTA
-40°C ~ +85°C
WelinkOpen

基本属性

* 适用地区：中国

* 封装：LCC+LGA (154pins)

* 尺寸：30 × 30 × 2.5mm

--（兼容4G 30 x 30 LCC封装）

* 重量：约4.0g

* 电压范围：3.3V~4.2V (典型值3.8V)

* 正常温度范围：-30°C ~ +75°C

--极限温度范围：-40°C ~ +85°C

* 湿度范围：5%~ 95%

* 协议版本：3GPP Release 9
电气及灵敏度

* 功耗：

--关机电流: 20uA*

--LTE 休眠电流(PF=256): 1mA*

* 输出功率：

--LTE: 23 ±2.7dBm (Power Class 3)

--GSM900: 33±2dBm (Power Class 4)

--GSM1800: 30±2dBm (Power Class 1)
数据特性

* LTE：

--FDD -最大5Mbps (UL) / 10 Mbps (DL)

--TDD -最大5Mbps (UL) / 10 Mbps (DL)

* GSM：

--EDGE (Multi-slot Class 12)-最大236.8Kbps (UL)/ 296Kbps (DL)

--GPRS (Multi-slot Class 12)- 最大107Kbps (DL)/ 85.6Kbps (UL)
模组接口

* USB 2.0 (最大480Mbps)

* UART × 3

* SIM × 2 (1.8/3.0V)

* ADC × 2(12位精度)

* SPI × 2

* I2C × 2

* SDIO × 2

* PCM

* LED

* GPIO

* 主天线

* 开机：低电平/脉冲

* 复位 (低有效)

* WAKE-IN & WAKE-OUT

* Mic × 2 & EAR & LINEOUT (差分输出)
应用功能

* 支持 GOSUNCN WelinkOpen*二次开发

* 支持 Android 4.x/5.x/6.x/7.x/8.x/9.x RIL驱动

* TCP/UDP/PPP/FTP/HTTP/HTTPS*/SSL*/TLS*/NTP*/MQTT*/PING*/SMS*/FILE*/CMUX*

* 休眠/唤醒

* 电话本*

* ECM/RNDIS*

* 本地差分/WeFOTA*

* 支持3GPP TS27.005, 27.007

* 支持GOSUNCN增强型AT指令
音频特性

* 语音编解码模式：

--FR/EFR/HR/AMR-NB /MP3

* 回声算法：

--回声消除/噪声抑制

* VoLTE

* 立体声输出

* 音频率最高可达48KHz

* TTS
认证

* 法规认证：

--SRRC*/NAL*/CCC*（中国）
